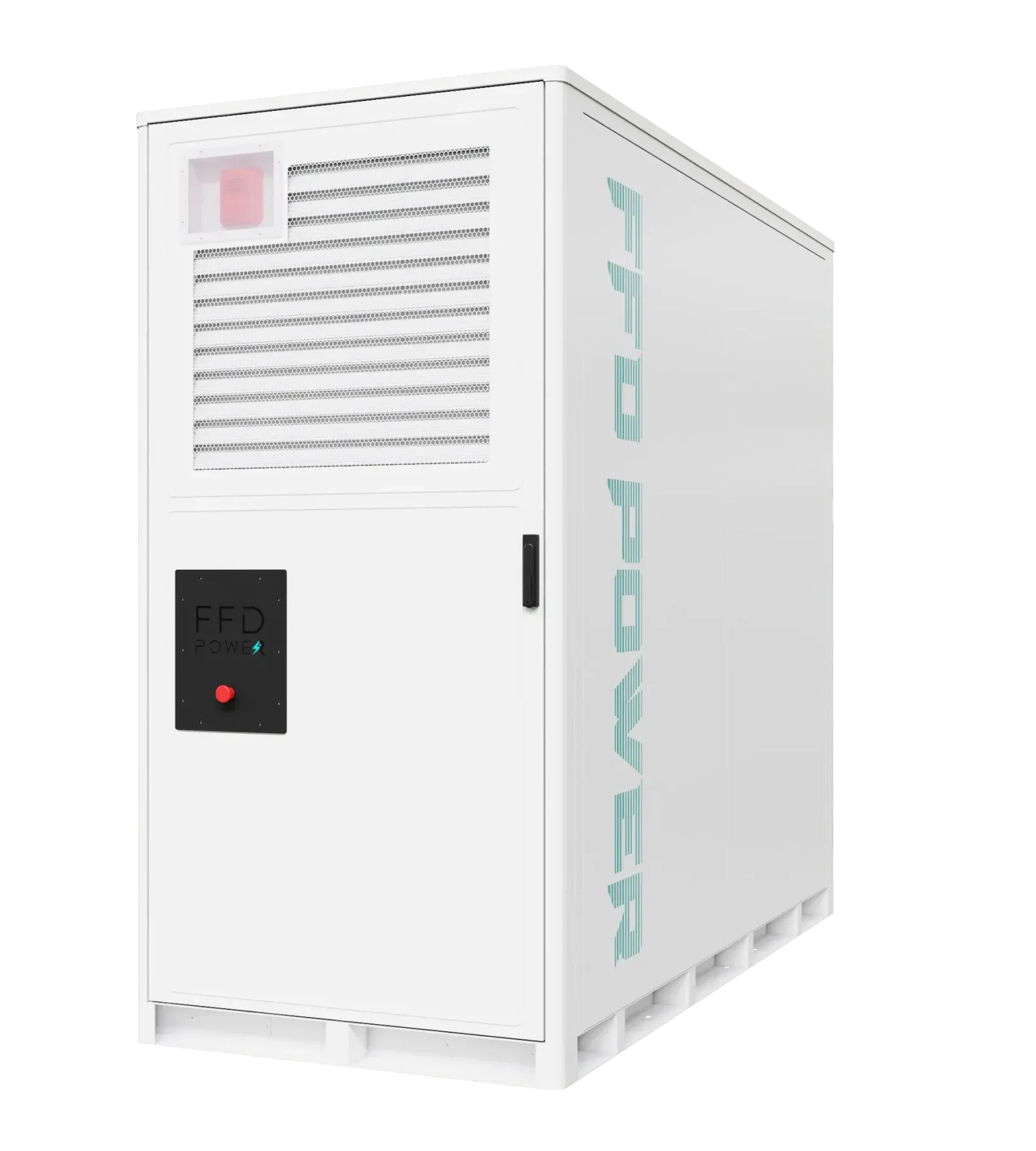

Sistema di Accumulo di Energia All-in-One
è un sistema di accumulo di energia a batteria (BESS) completamente integrato
Il sistema combina accumulo ad alta densità con batterie al litio, PCS, BMS, controllo EMS intelligente, quadro alta tensione, protezione antincendio, gestione termica e connettività SCADA — tutto pre-ingegnerizzato e fornito come unità cabinetizzata chiavi in mano.
210kW / 418 kWh
Perché scegliere Galaxy 418L ?
Il Sistema di Accumulo Energetico Galaxy 418L-AIO-2H è dotato di un sistema intelligente di protezione antincendio, che combina il rivelatore di fumo e temperatura RS311, l’estintore a aerosol termo-chimico QRR0.15G/S-PFK e l’allarme acustico-visivo per una rilevazione precoce e precisa, un avviso immediato e una soppressione rapida ed efficace. Compatto, ad azione rapida, a bassa manutenzione e altamente adattabile, questo sistema garantisce sicurezza completa e funzionamento stabile del sistema di accumulo energetico.
Il Sistema di Accumulo Energetico Galaxy 418L-AIO-2H integra il sistema ANY PORT SCADA proprietario di FFD POWER, consentendo un’architettura di comunicazione parallela tra unità di controllo locali e remote. Collegando il PLC Siemens, il PCS, il BMS e l’interfaccia TSO (Transmission System Operator) a un gateway unificato, il sistema può supportare simultaneamente la logica di controllo locale e il dispatch remoto. Nel contempo, il PLC Siemens garantisce che i blocchi di sicurezza locali e la logica di controllo rimangano pienamente funzionali e sicuri. Questa architettura assicura sia una rapida reattività esterna sia un’elevata affidabilità locale.
GIl Sistema di Accumulo Energetico Galaxy 418L-AIO-2H è progettato per un’installazione rapida e senza complicazioni, con un design tutto-in-uno che integra EMS, PCS e BMS in un’unica unità compatta. Questa architettura snella non solo riduce il cablaggio in loco, ma rende anche il sistema facile da trasportare e adattabile a diversi siti di installazione. Una volta consegnato, l’allestimento è semplice, richiedendo solo connessioni elettriche di base, mentre la configurazione flessibile e facilmente scalabile consente di espandere rapidamente il sistema per soddisfare le esigenze energetiche in evoluzione.
Gli inverter fotovoltaici con uscita a 800 V AC sono sempre più adottati negli impianti solari su larga scala grazie alla loro superiore gestione termica, maggiore efficienza energetica e capacità dell’inverter migliorata. Per soddisfare questo standard in evoluzione, il Galaxy 418-AIO-2H offre sia l’uscita a 690 V sia una pionieristica opzione a 800 V, consentendo un’integrazione senza soluzione di continuità del BESS con sistemi fotovoltaici a 800 V — eliminando la necessità di trasformatori di salita e riducendo significativamente i costi infrastrutturali. Inoltre, il Galaxy 418-AIO-2H garantisce elevate prestazioni a un livello di costo comparabile alle soluzioni BESS containerizzate, rendendolo una scelta ancora più conveniente per applicazioni di accumulo energetico di medio e grande taglio.
Parametro di Sistema
Parametro principale del sistema con opzioni diverse
418 kWh, composto da 4 pacchi batteria raffreddati a liquido
CE
IEC 62619
IEC 63056
UN 38.3
MSDS
210 kW, uscita opzionale 690 V e 800 V AC, 50/60 Hz
EN 61000
EN 62477
EN 50549
Protocollo di comunicazione di controllo: Modbus TCP/IP, IEC 61850
ISO 27001
